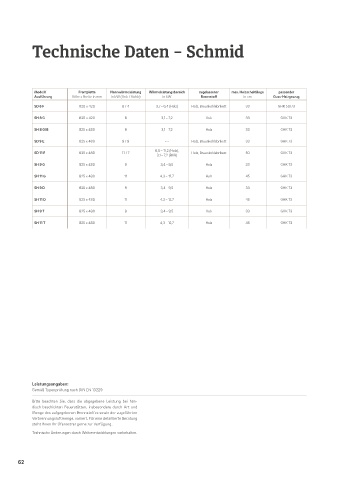

Technische Daten – Schmid

Modell/ Frontplatte Nennwärmeleistung Wärmeleistungsbereich zugelassener max. Holzscheitlänge passender Abgasrohranschluss Abgasstutzen Gewicht inkl. optional mit Mehrfach- Energieeffizienzklasse Art. 15a B-VG 1. BImSchV
Ausführung Höhe x Breite in mm in kW (Holz / Kohle) in kW Brennstoff in cm Guss-Heizgaszug Ø in mm Schamotte in kg Außenluftanschluss Verglasung nach (EU) 2015/1186 (ab 01.01.2015) Stufe 2
180
SD 6 F 820 x 420 6 / 4 3,7 – 6,4 (Holz) Holz, Braunkohlebrikett 33 GHK 50/73 oben 150 --- 2-fach  
(opt. 145 / 160)
180
SH 8 G 820 x 420 8 3,1 – 7,2 Holz 33 GHK 73 oben 155  2-fach  
(opt. 145 / 160)
180
SH 8 G/B 825 x 480 8 3,1 – 7,2 Holz 33 GHK 73 oben 160  2-fach  
(opt. 145 / 160)
180
SD 9 E 825 x 480 9 / 9 --- Holz, Braunkohlebrikett 33 GHK 73 oben 200  2-fach  
(opt. 145 / 160)
6,0 – 11,2 (Holz), 180
SD 11 E 825 x 480 11 / 7 Holz, Braunkohlebrikett 50 GHK 73 oben 235  2-fach --- 
3,1 – 7,2 (BKB) (opt. 145 / 160)
180
SH 9 G 825 x 480 9 3,4 – 9,5 Holz 33 GHK 73 oben 205  2-fach  
(opt. 145 / 160)
180
SH 11 G 825 x 480 11 4,3 – 12,7 Holz 45 GHK 73 oben 255  2-fach  
(opt. 145 / 160)
180
SH 9 D 825 x 480 9 3,4 – 9,5 Holz 33 GHK 73 oben 220 --- 3-fach  
(opt. 145 / 160)
SH 11 D 825 x 480 11 4,3 – 12,7 Holz 45 GHK 73 oben 180 270 --- 3-fach  
(opt. 145 / 160)
180
SH 9 T 825 x 480 9 3,4 – 9,5 Holz 33 GHK 73 oben 230  3-fach  
(opt. 145 / 160)
180
SH 11 T 825 x 480 11 4,3 – 12,7 Holz 45 GHK 73 oben 275  3-fach  
(opt. 145 / 160)

Leistungsangaben:
Gemäß Typenprüfung nach DIN EN 13229
Bitte beachten Sie, dass die abgegebene Leistung bei hän-
disch beschickten Feuerstätten, insbesondere durch Art und
Menge des aufgegebenen Brennstoffes sowie der zugeführten
Verbrennungsluftmenge, variiert. Für eine detaillierte Beratung
steht Ihnen Ihr Ofensetzer gerne zur Verfügung.
Technische Änderungen durch Weiterentwicklungen vorbehalten.
