Page 19 - Schmid Heizeinsaetze

SH 9 G | SH 11 G

d

b
c
e

a

Modellvarianten

Nennwärme- Wärmeleis- Front Korpus
Schmid HE leistung tungsbereich
in kW in kW a b c d e
SH 9 G 9 3,4 – 9,5 48 82,5 77,5 41 48
Schmid SH 11 G SH 11 G 11 4,3 – 12,7 48 82,5 74,5 41 62
Maße in cm

Standard Der Allrounder
Der Schmid Heizeinsatz SH 9 G oder SH 11 G bietet alle Vorteile der
Serie: Korpus komplett aus Guss, Innenauskleidung aus Schamotte
sowie der Stutzen für eine externe Verbrennungsluftzufuhr. Außer-
dem ist der SH 9 G und SH 11 G mit einem wechselbaren Stutzen
(Ø 145 / 160 / 180 mm) verfügbar.

Zubehör

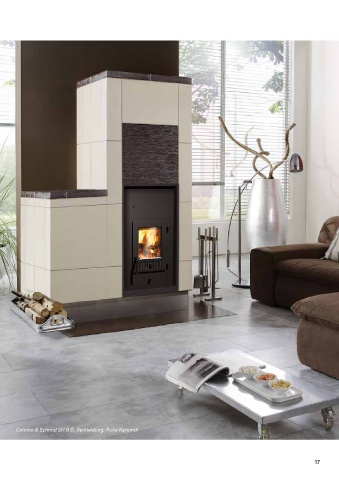

Camina & Schmid SH 9 G, Verkleidung: Ruka Keramik

16 17
