Page 18 - Schmid Gas-Kamineinsaetze

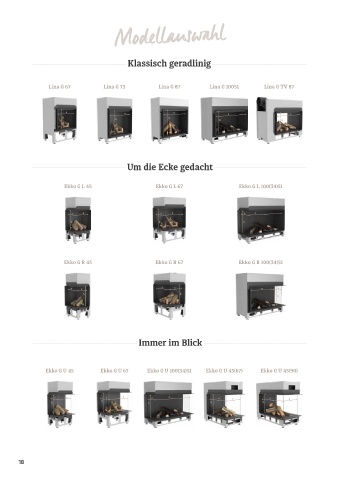

Modellauswahl

Klassisch geradlinig Ausstattung Innenauskleidung

Lina G 67 Lina G 73 Lina G 87 Lina G 10051 Lina G TV 87

a a a a a
b b b b b

Stahlblech anthrazit (matt) – Standard Glaskeramik schwarz (glänzend) – Optional
Um die Ecke gedacht
Erweiterung LED-Ambiente Beleuchtung

Ekko G L 45 Ekko G L 67 Ekko G L 100(34)51

c a c a c a
b b b

ohne LED-Ambiente Beleuchtung – Standard mit LED-Ambiente Beleuchtung – Optional
Ekko G R 45 Ekko G R 67 Ekko G R 100(34)51

Gas-Informationen
a c
a c a c
b b
b
Seit 2015 findet in der Gas-Versorgung Deutschlands der Wechsel von L- auf H-Gas statt. L-Gas bedeutet „Low calo-
rific gas" mit niedrigem Brennwert und H-Gas „High calorific gas" mit höherem Methangehalt und folglich höherem
Brennwert. Unsere Produkte sind dank innovativer Technologie und Konstruktion in der Lage – je nach Bedarf auf die
zwei unterschiedlichen Gas-Arten eingestellt bzw. umgestellt werden zu können. Wir beraten Sie gerne!
Immer im Blick
Technische Details

Ekko G U 45 Ekko G U 67 Ekko G U 100(34)51 Ekko G U 45(67) Ekko G U 45(90)
Technische Details Lina G Lina G Lina G Lina G Lina G Ekko G Ekko G Ekko G Ekko G Ekko G Ekko G Ekko G Ekko G
67 73 87 10051 TV 87 L/R 45 L/R 67 L/R 100(34)51 U 45 U 67 U 100(34)51 U 45(67) U 45(90)
Nennwärmebelastung kW 10,8 9,5 10,0 i. V. 10,8 9,0 10,8 i. V. 9,0 10,8 i. V. 8,2 10,8
c a c a c a c a c a
b b b b b Wärmeleistungsbereich kW 3,4 – 9,1 2,8 – 7,82,8 – 8,0 < 7,0 1,8 – 9,3 2,0 – 7,5 3,4 – 9,1 < 7,0 2,0 – 7,5 3,4 – 9,1 < 7,0 1,9 – 7,0 1,8 – 9,3
Energieeffizienzklasse
nach (EU) 2015/2016
Scheibenbreite (a) mm 631 730 870 1005 867 434 644 1047 444 652 1089 444 443
Scheibenhöhe (b) mm 510 630 700 510 510 51 0 510 510 510 510 510 510 510

Scheibentiefe (c) mm — — — — 616* 319 424 319 319 424 319 670 900
Werte basierend auf I2E / I2H (Erdgas H, G20)
18 18 *Korpustiefe 19
