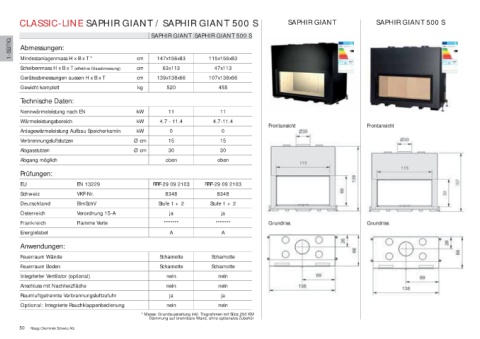

Page 50 - Ruegg

CLASSIC-LINE SAPHIR GIANT / SAPHIR GIANT 500 S SAPHIR GIANT SAPHIR GIANT 500 S

SAPHIR GIANT SAPHIR GIANT 500 S
1-SEITIG Abmessungen: cm 147x156x83 115x156x83

Mindestanlagenmass H x B x T *
Scheibenmass H x B x T (effektive Glasabmessung) cm 63x113 47x113
Geräteabmessungen aussen H x B x T cm 139x138x66 107x138x66
Gewicht komplett kg 520 455

Technische Daten:

Nennwärmeleistung nach EN kW 11 11
Wärmeleistungsbereich kW 4.7 - 11.4 4.7-11.4
Frontansicht Frontansicht
Anlagewärmeleistung Aufbau Speicherkamin kW 0 0
Verbrennungsluftstutzen Ø cm 15 15
Abgasstutzen Ø cm 30 30
Abgang möglich oben oben

Prüfungen:

EU EN 13229 RRF-29 09 2103 RRF-29 09 2103
Schweiz VKF-Nr. 8348 8348
Deutschland BImSchV Stufe 1 + 2 Stufe 1 + 2
Österreich Verordnung 15-A ja ja
Frankreich Flamme Verte ******* ******* Grundriss Grundriss
Energielabel A A

Anwendungen:

Feuerraum Wände Schamotte Schamotte
Feuerraum Boden Schamotte Schamotte
Integrierter Ventilator (optional) nein nein
Anschluss mit Nachheizfläche nein nein
Raumluftgetrennte Verbrennungsluftzufuhr ja ja
Optional: Integrierte Rauchklappenbedienung nein nein
* Masse: Grundausstattung inkl. Tragrahmen mit Silca 250 KM
Dämmung auf brennbare Wand, ohne optionales Zubehör
