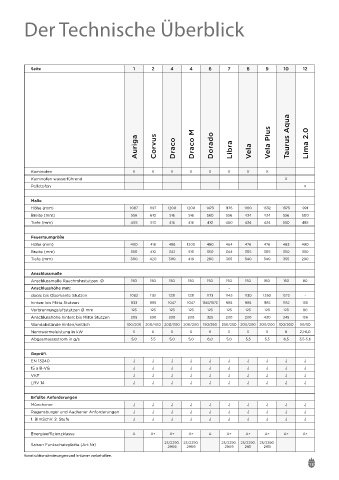

Der Technische Überblick

Seite 1 2 4 4 6 7 8 9 10 12

Auriga Corvus Draco Draco M Dorado Libra Vela Vela Plus Taurus Aqua Lima 2.0

Kaminofen X X X X X X X X
Kaminofen wasserführend X
Pelletofen X

Maße
Höhe (mm) 1087 1197 1200 1200 1473 1176 1100 1332 1373 991
Breite (mm) 556 610 516 516 560 556 434 434 556 500
Tiefe (mm) 405 513 416 416 410 460 434 434 550 485

Feuerraumgröße
Höhe (mm) 400 418 488 1200 490 464 476 476 483 490
Breite (mm) 350 410 342 516 350 344 305 305 350 350
Tiefe (mm) 300 420 300 416 290 365 340 340 355 290

Anschlussmaße
Anschlussmaße Rauchrohrstutzen Ø 150 150 150 150 150 150 150 150 150 80
Anschlusshöhe mm: -
oben: bis Oberkante Stutzen 1063 1151 1231 1231 1173 1143 1130 1330 1373 -
hinten: bis Mitte Stutzen 933 985 1047 1047 1345/1073 985 985 1185 1182 136
Verbrennungsluftstutzen Ø mm 123 123 123 123 123 123 123 123 123 80
Anschlusshöhe hinten: bis Mitte Stutzen 205 230 230 230 325 230 230 430 245 136
Wandabstände hinten/seitlich 100/200 200/400 200/300 200/200 150/250 250/250 200/200 200/200 100/300 50/50
Nennwärmeleistung in kW 5 6 5 5 6 5 5 5 8 2,1-6,0
Abgasmassestrom in g/s 5,0 5,5 5,0 5,0 6,0 5,0 5,5 5,5 6,5 3,5-5,6

Geprüft
EN 13240 √ √ √ √ √ √ √ √ √ √
15 a B-VG √ √ √ √ √ √ √ √ √ √
VKF √ √ √ √ √ √ √ √ √ √
LRV 14 √ √ √ √ √ √ √ √ √ √

Erfüllte Anforderungen
Münchener √ √ √ √ √ √ √ √ √ √
Regensburger und Aachener Anforderungen √ √ √ √ √ √ √ √ √ √
1. BImSchV. 2. Stufe √ √ √ √ √ √ √ √ √ √

Energieeffizienzklasse A A+ A+ A+ A A+ A+ A+ A+ A+

Saison Funkschutzplatte (Art.Nr) 23/2290. 23/2290. 23/2290. 23/2290. 23/2290.
2909
2911
2911
2909
2909
Konstruktionsänderungen und Irrtümer vorbehalten .
13
