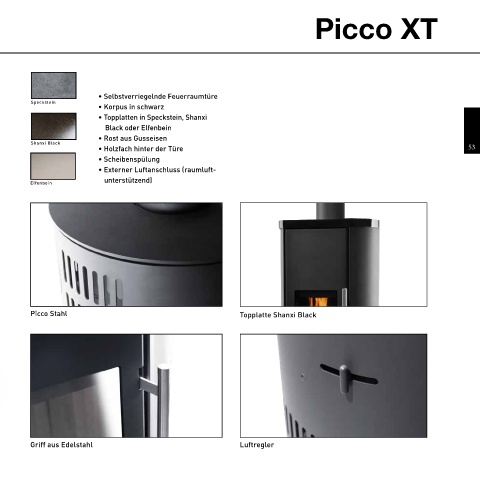

Page 53 - Novaline

Picco XT

1100 • Selbstverriegelnde Feuerraumtüre
1000 Speckstein • Korpus in schwarz
• Topplatten in Speckstein, Shanxi
Black oder Elfenbein
• Rost aus Gusseisen
Shanxi Black
222 • Holzfach hinter der Türe 53
380 • Scheibenspülung
• Externer Luftanschluss (raumluft-
unterstützend)
Elfenbein
NOVALINE PICCO XT
120 A +++
+
A A ++ A ++
A A + A + A +
B
343 C
D
E
F
G
390
4,0
kW
Maße (H x B x T) 1100 x 390 x 343 mm
Nennwärmeleistung 4 kW (Mittelwert)
Abgasstutzen 120 mm
ENERGIA · · ΕΝΕΡΓΕΙΑ · ENERGIJA · ENERGY · ENERGIE
2015/1186
Abgasanschluss oben / hinten Picco Stahl Topplatte Shanxi Black
Gewicht ca. 110 kg
Abgasmassenstrom 3,9 g/s
Abgastemperatur ca. 200 °C
Mindestförderdruck 12 Pa
Raumheizvermögen ca. 90 m³
Wirkungsgrad ca. 84,3 %
Feuerraum (H x B x T) 380 x 250 x 230 mm
Brennstoff Holz, Braunkohlebriketts
Externer Luftanschluss 100 mm (hinten o. unten)
Abstand zu brennbaren Bauteilen:
hinten: 20 cm, vorne: 80 cm, seitlich: 20 cm Griff aus Edelstahl Luftregler
Picco XT Elfenbein
